Funções e Benefícios
- Controle de fluxo de refrigerante: Ajusta a quantidade de líquido que entra no evaporador.
- Manutenção do superaquecimento: Utiliza o bulbo sensor para manter o superaquecimento estável (4 °C / 7,2 °F).
- Proteção do compressor: Evita retorno de líquido que poderia causar danos.
- Eficiência energética: Garante máxima troca térmica no evaporador, reduzindo consumo de energia.
- Fácil instalação: Design compacto, com conexões roscadas e orifícios intercambiáveis.
Especificações Técnicas
- Série: T2 / TE2
- Código: 068Z3206 (substitui também 068Z3466)
- Comprimento do tubo capilar: 1500 mm (59")
- Direção: Ângulo
- Equalização: Interna
- Temperatura de operação:
- Mín.: -40 °C (-40 °F)
- Máx.: +10 °C (+50 °F)
- Pressão máxima de trabalho: 34 bar (500 psig)
- Superaquecimento estático (SS): 4 °C (7,2 °F)
- Material: Corpo e conexões em latão
- Capacidade nominal (condições EN12900):
- Condensação: 38 °C
- Evaporação: +4,4 °C
- Sub-resfriamento: 1 K
- Capacidade 6 kW com R22
Itens Inclusos

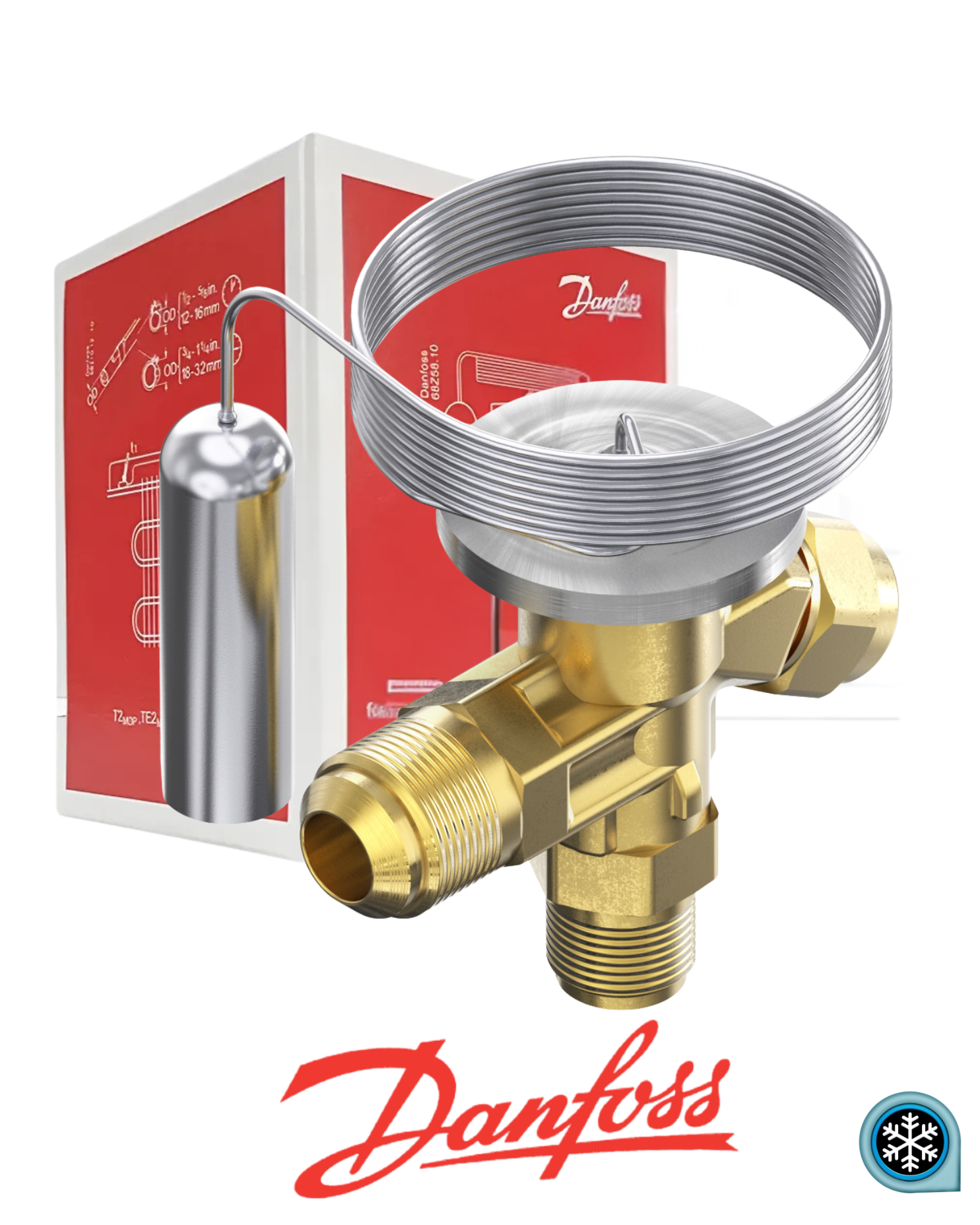

- 01 Válvula de Expansão Danfoss T2 068Z3206

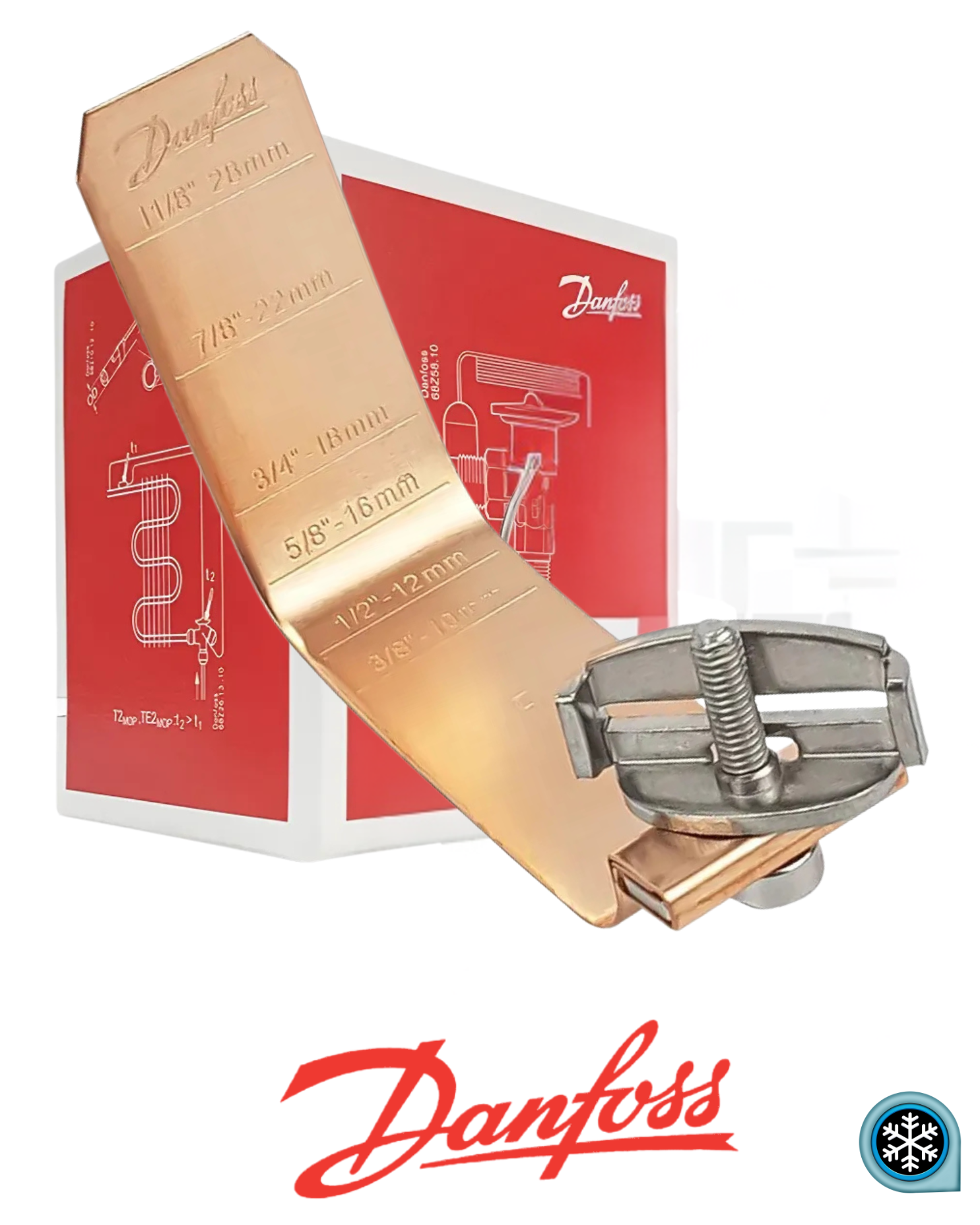

- 01 Presilha de fixação do bulbo
Aplicações e Modelos Compatíveis
A válvula T2 068Z3206 é utilizada em diversos equipamentos de refrigeração comercial e ar-condicionado que operam com R22 e R407C.
Aplicações comuns:
- Câmaras frigoríficas
- Balcões refrigerados
- Expositores comerciais
- Condensadoras de ar condicionado comercial
- Sistemas splitão de médio porte
- Chillers compactos
Fabricantes e modelos compatíveis (exemplos mais comuns no mercado brasileiro):
- Danfoss, Tecumseh, Bitzer, Copeland, Bristol, Embraco Compressores que utilizam R22/R407C.
- Condensadoras e Unidades Evaporadoras de fabricantes nacionais e importados que utilizam expansão termostática T2 com equalização interna.
(Obs.: Como cada sistema pode variar, é indispensável confirmar sempre o código técnico do fabricante do equipamento.)
Dimensões
- Altura: 8 cm
- Largura: 10 cm
- Comprimento: 7 cm
Observações Importantes
- Verifique sempre o código correto da peça na etiqueta do seu equipamento antes da compra.
- Sistemas podem ter versões diferentes do mesmo modelo a checagem evita atrasos e incompatibilidades.
- Antes da substituição, verifique se não há curto ou obstrução no sistema.
- Produto original Danfoss, com certificações EAC e LLC CDC TYSK.
